Oubliez tout ce que vous pensiez savoir sur les branchements électriques : la réalité derrière la puissance disponible avec un compteur triphasé ne laisse aucune place à l’improvisation. Installer le câble d’alimentation lors de la construction d’une maison, c’est tout sauf anecdotique. Ce fameux câble crée le lien vital entre le disjoncteur de dérivation, souvent posté à la lisière du terrain, et le tableau électrique qui animera la maison.
La section du câble d’alimentation
Impossible de choisir la section du câble au hasard : tout dépend de la distance qui sépare le disjoncteur d’abonné du panneau électrique, mais aussi de l’intensité délivrée par le compteur. Une règle de base s’impose : plus la longueur augmente, plus la section doit suivre, sous peine de surchauffe ou de coupure inopinée. Pour s’y retrouver, voici les correspondances entre puissance et intensité qui servent de référence :
- 3 kW équivalent à 15A,
- 6 kW à 30A,
- 9 kW à 45A,
- 12 kW à 60A.

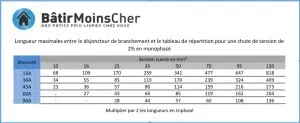

Le tableau ci-dessous illustre les sections de câble à prévoir selon les situations :
Exemple concret : pour une installation électrique monophasée avec un compteur de 9 kW (45A) situé à 30 mètres du tableau, la section recommandée grimpe à 16 mm². Si l’intensité exacte reste floue ou risque d’évoluer à l’avenir, mieux vaut anticiper large et installer d’emblée un câble capable d’encaisser jusqu’à 60A, c’est-à-dire prêt pour du 12 kW.
Quel câble d’alimentation choisir ?
Pour l’alimentation d’une maison, le choix standard se porte sur un câble électrique de type RO2V en cuivre. Précision d’importance : si vous optez pour un câble en aluminium, la section doit être adaptée, car les équivalences diffèrent du cuivre. Pour éviter toute erreur, il vaut mieux demander conseil, par exemple à [email protected], avant de trancher.
Voici comment s’organisent les câblages selon le type d’installation :
- En monophasé, la configuration classique des logements, le câble RO2V comporte deux fils : l’un coloré pour la phase, l’autre bleu pour le neutre.
- Pour le triphasé, le câble RO2V passe à quatre fils : trois phases aux couleurs distinctes, un neutre bleu.
La connexion à la terre, elle, ne transite pas par votre fournisseur d’électricité mais s’effectue directement entre le piquet de terre et le panneau électrique.
Dans la très grande majorité des cas, ce câble d’alimentation est enfoui sous terre. La réglementation impose l’utilisation d’une gaine rouge, ou rouge et noire, pour signaler la présence d’un réseau électrique. Précaution supplémentaire : un filet rouge doit être disposé au-dessus de la gaine, histoire de prévenir tout risque si des travaux de terrassement venaient à être entrepris un jour.
Le choix du câble d’alimentation ne supporte pas l’à-peu-près. L’électricité, elle, ne pardonne rien : mieux vaut anticiper large que de devoir tout refaire.
